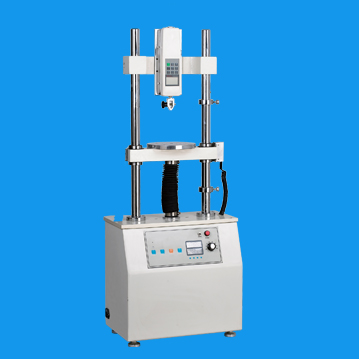

| SG電動立式雙柱測試臺 說明： SG電動立式機臺是專為HF系列和NK系列推拉力計配套用的推拉負荷試驗臺。本產品采用雙立桿結構，具有穩定性好，適用范圍廣，使用方便等優點，并具有無級調速，手動（點動）、自動控制切換功能。適用于橡膠塑料、輕工紡織、建筑門窗、復合材料、電線電纜、汽車配件、動力機械、科研機構等行業的推拉負荷、插拔力、破壞試驗等測試。 特點： 電動加載，無級調速，齒輪傳動 結構緊湊，傳動平穩 操作簡單，并可結合各種夾具使用  規格參數： 最大負載：5000N或10000N/20000N/30000N 有效行程: 220 mm或1000 mm 測試速度：15-240 mm/min 工作電壓：220V 外形尺寸:400mmx250mmx1050mm或640mmx400mmx2400mm 使用方法： 1.測力計安裝方法 １）傳感器內置式：將4-M6螺絲穿入固定塊4-φ6.2孔中，在螺紋方向各套入1個墊圈，并與測力計安裝板上4-M6螺紋旋緊，測力計安裝板上，測力計安裝孔分為兩組,分別為30x145、40x90。用戶可根據自己的需要確定。 ２）傳感器外置式：將2-M8螺絲穿入固定塊2-φ8.5孔中，并與連接桿上2-M8螺絲旋緊。將M12螺母穿入連接桿通孔內并與傳感器旋緊即可，控制系統可安裝在外置式測力計安裝板上。 2.控制面板使用方法: 1）電源開關：當按下按鈕時,接通電源,再次按下,電源斷開。 2）速度控制：由于被測物體及用戶要求的不同,當調整調速器旋鈕時,載體的運動速度為60～300mm/min。 3.功能控制： 手動/自動，當將旋鈕旋至手動時，如使載體運動，則需按住升（UP）或降（DOWN）鍵，斷開則運動停止。當旋鈕旋至自動時，如使載體運動則直接按升（UP）或降（DOWN）鍵。 4.測力計高度調整： SG立式機臺固定塊兩側為M8鎖緊鏍釘，首先將M8鎖緊鏍釘松開，將固定塊向上或向下移動到所需要的高度后，將M8螺釘鎖緊。 5.行程調整: 導柱上十字槽螺釘為最大行程的限制，限位套為用戶測量所需行程調節套。 計數器使用方法： 計數器上方為數字顯示屏、記錄試驗次數，下方為預置按鈕（左1～4），右1為倍率按鈕（1X、10X、100X）如：用戶對某一產品進行連續測試，測試次數為5、倍率為10X， 則測試架往復10次顯示屏顯示為1，運行50次后自動停止，如需再次測試，按停止按鈕即可。 結構圖:  |
