詳細信息
上海恒剛牌電動扭矩扳手是裝配螺紋件及螺栓的機械化施工工具，具有自動保證扭矩功能。上海恒剛生產的電動扭矩扳手可以廣泛應用于栓焊結構橋梁的架設，廠房、塔架及化工、冶金、發電設備的安裝。大型機械、起重設備和車輛裝配作業，以及對螺紋緊固件的扭矩及軸向拉力有嚴格要求的場合。
電動扭矩扳手螺栓的擰緊操作

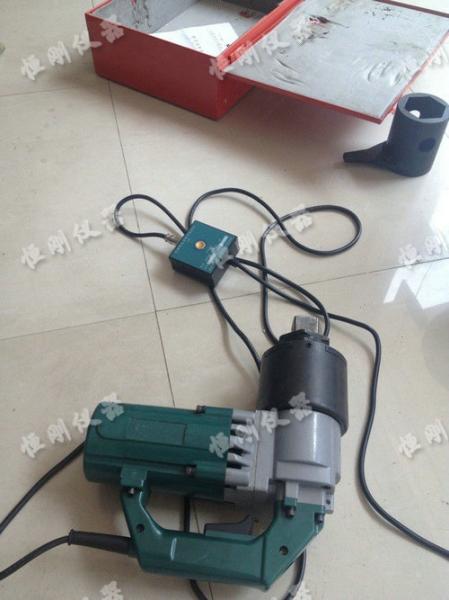

1、裝上反力支架，并緊固螺釘。開動主機，使方頭銷孔與反力支架孔相對應，然后裝入扳手套筒，插上銷釘，并用橡膠圈固定。

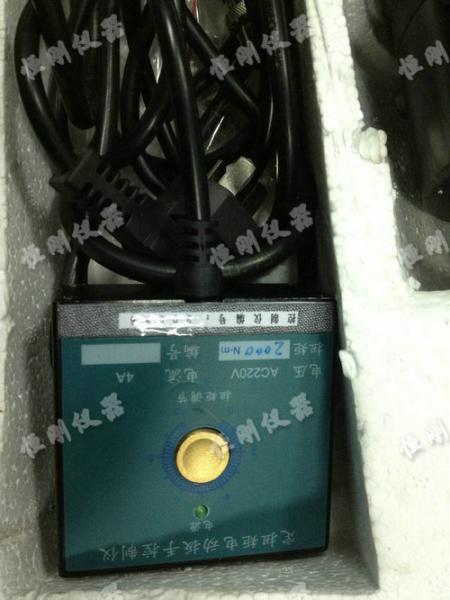

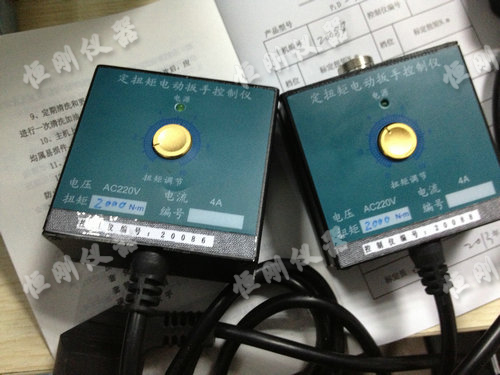

2、將保證儀的扭矩旋鈕調到所需扭矩值，將主機正反開關撥到正轉位置，把扳手套筒套在螺紋連接件的六方上。
3、按下電源開關，扳手啟動。當反力支架力臂靠牢支架時（支點可以是鄰近的一只螺栓或其他可作支點的位置）螺栓開始擰緊。當螺栓扭矩達到預定扭矩時，扳手自動停止，緊固完成，松開電源開關，進行下一只螺栓的擰緊工作。
4、扳手自動停止后，靠反力支架的彈性形變力，使支架力臂自動脫離支點，取下扳手。如力臂不能脫離支點時，可撥動正反開關，點動電源開關扳手即可取下。
規格 項目
SG-DD-600
SG-DD-1000
SG-DD-1500
SG-DD-2000
SG-DD-3500
額定扭矩
N.m
600
1000
1500
2000
3500
調解范圍
N.M
250-600
300-1000
500-1500
600-2000
1500-3500
保證精度
+5%
+5%
+5%
+5%
+5%
工作頭轉速r/min
10
8
8
6
3
額定電壓
V
220
220
220
220
220
額定電流
A
3.2
3.2
4
4
4
邊心矩
50
53
58
63
66
主機外形
(長×直徑）
450×100
450×100
480×116
480×126
580×132
方頭尺寸
19×19
25×25
25×25
32×32
38×38
套筒型號
32# 36#
32# 36#
36# 41#
41# 46#
70#
主機凈重Kg
7.5
7.5
10
13
19
保證儀尺寸(長×寬×高)
180×98×75
180×98×75
180×98×75
180×98×75
180×98×75
保證儀重量Kg
1
1
1
1
1
備注
1、套筒尺寸可按用戶要求而定，一般按表中規定配套。
2、 產品外形及尺寸如有變恕不另行通知。
|
